Восстановление работоспособности контроллера с многослойной печатной платой и компонентами BGA-типа.

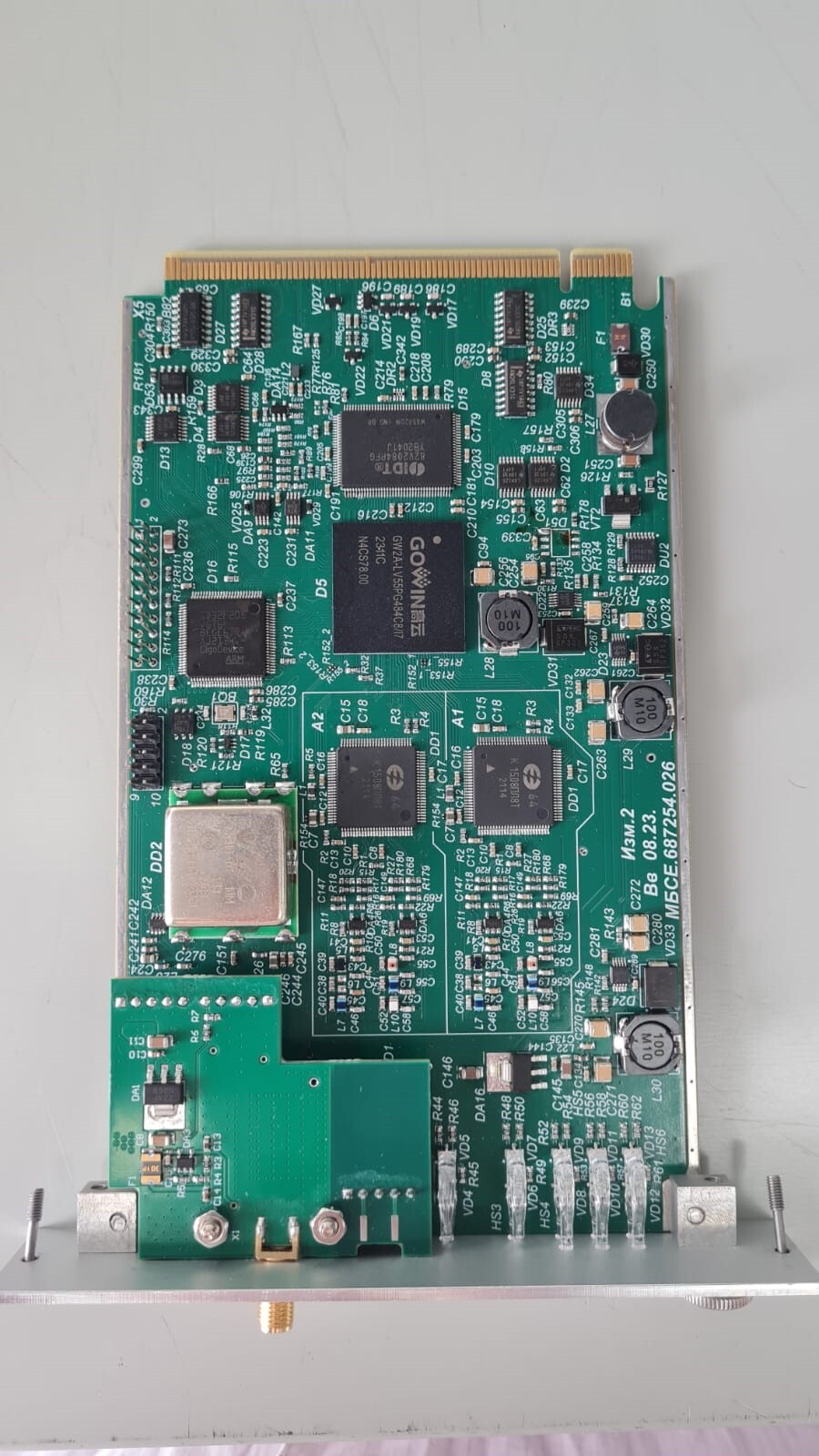

Выполнены работы по восстановлению блока управления промышленной АСУ ТП. Основной задачей являлась замена BGA-микросхемы с шагом выводов 0.5 мм.
Выполнены работы по восстановлению блока управления промышленной АСУ ТП. Основной задачей являлась замена BGA-микросхемы с шагом выводов 0.5 мм.
Алгоритм выполнения работ
- Предварительный прогрев до 150°C (60 секунд)
- Плавный нагрев до 235°C (40 секунд)
- Выдержка при пиковой температуре 245°C (8 секунд)
Выполнение работ
- Демонтаж неисправной микросхемы с контролем температуры
- Очистка площадок с применением трафаретной пасты
- Установка нового компонента с юстировкой под микроскопом
- Оплавление по разработанному температурному профилю
Контроль качества
- Визуальный контроль под микроскопом (увеличение ×60)

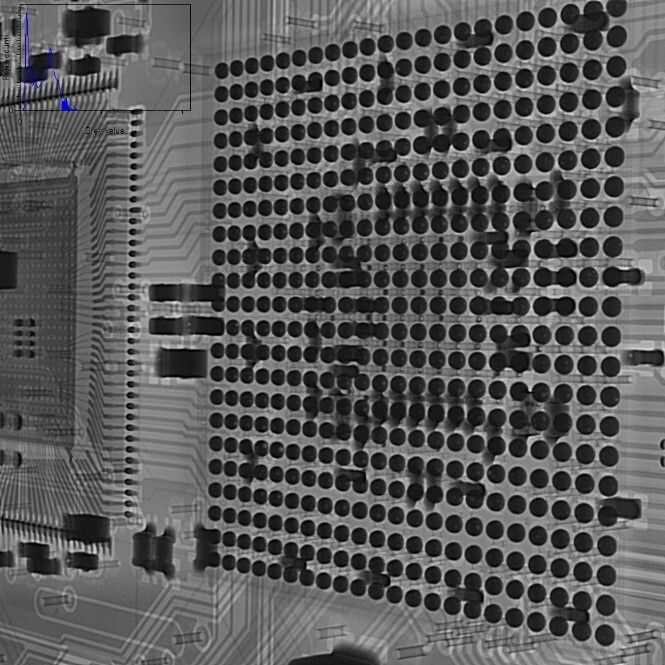

- Рентгенографический контроль целостности шариков припоя
